CAD快速填充及常用图块快速调用的几种方法
来源：互联网
2023-03-17 23:57:41 94
在CAD日常绘图中，常规的图案填充和图块调用方法太过繁琐效率低下。现介绍快速填充的方法，操作效率杠杠的！（可结合自制的动图看操作方法）~
工具/原料
- 电脑
- AutoCAD
- 插件（选用，方法二需要使用插件）
方法一：（通过CAD软件的“工具选项板”快速图案填充和图块的调用）

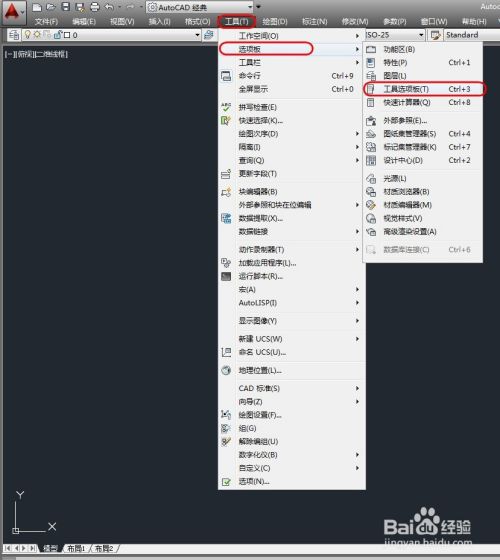

打开CAD软件，依次点击“工具”--“选项板”--“工具选项板”（可直接按快捷键“Ctrl 3”调出“工具选项板”）
在选项板任意区域单击鼠标右键“新建选项板”，选项板可“重命名”，根据自己的需要可建立多个选项板，也可把自带的不常用的选项板删除掉。
把常使用的填充图案一一拖入到“选项板”中（选中图案按住鼠标左键或者右键不放直接拖入选项板），如图所示
图块的快速调用操作跟填充图案调用一样，如图所示
方法二：（利用插件或者工具箱可快速图案填充和图块调用，如“源泉设计”插件等，小巧易安装，制图高效易用……）
在“源泉设计官网”免费下载安装（插件小易安装，免费使用），安装后打开CAD，会在CAD菜单栏显示“源泉设计”。

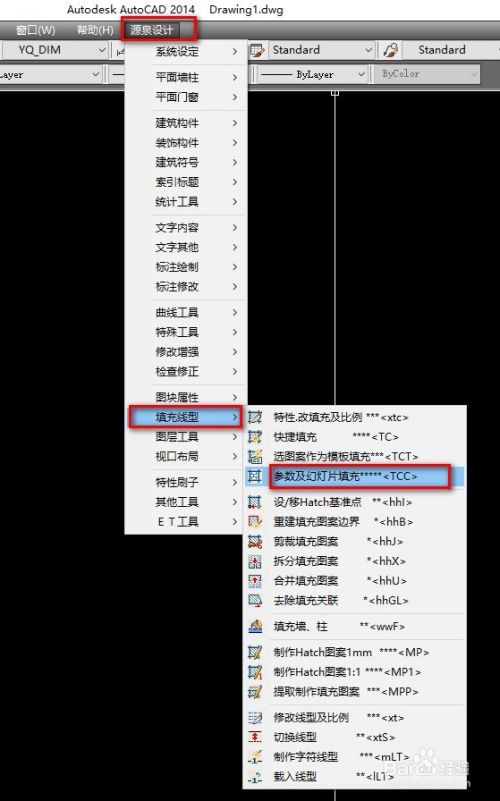

鼠标单击“源泉设计”--“填充线型”--“快速填充”或“参数及幻灯片填充”（可直接使用快捷键“TC”或者“TCC”）
操作如下图所示

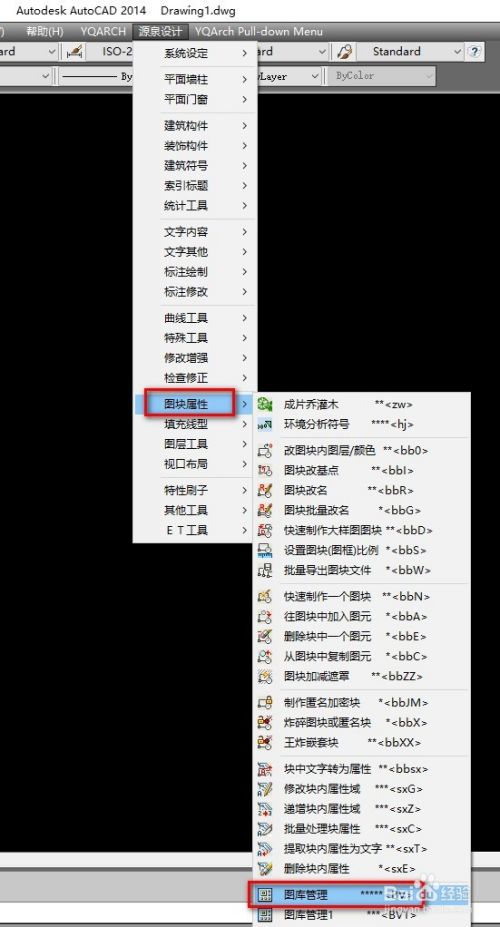

图块的使用操作： 鼠标单击“源泉设计”--“图块属性”--“图库管理”（可直接使用快捷键“BV”），如图所示
方法三
CAD软件自带的填充命令操作繁琐效率低下（操作步骤多），如图所示
注意事项
- 常用的填充图案和图块可保存在一个CAD文档中方便依次拖入“工具选项板”中
- 第一次设置好后，以后可以直接打开CAD调用（一劳永逸？…）
- 善于利用“选项板”，养成使用快捷键的习惯。
- 收集常用的图块加入“图库”中，方便以后直接调用
以上方法由办公区教程网编辑摘抄自百度经验可供大家参考！
