cad怎么用多线绘制墙体
来源：互联网
2023-02-20 15:42:02 109
在cad绘制建筑施工图的时候我们可以用多线来绘制墙体，下面来看怎么用多线来绘制墙体。
工具/原料
cad方法/步骤
1在绘制墙体前，我们先来设置多线的样式。
点击CAD中格式--多线样式。
在多线样式中我们新建一个多线的样式。
点击新建在创建新的多线样式中输入我们要创建的多线样式的名称。
然后点击继续。
在返回的新建多线样式中我们点击图元下方的偏移数据，在下方的偏移中设置偏移距离，由于我们要设置240墙体，那么我们设置为偏移120，-120；中线剧中。然后点击确定。
返回到多线样式中我们把我们刚才创建了的240墙置为当前，然后点击确定。
多线样式设置好以后，我们点击绘图--多线来绘制墙体。

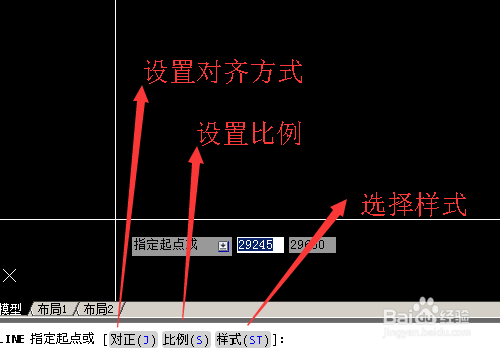

点击鼠标后我们可以在下方命令栏中选择相关的设置。
首先是设置对正，就是我们选择绘制的多线以什么为基准的。
比例我们一般绘图都是1mm:1单位的绘图，刚才我们设置的240墙体是240mm，在此可以不用在次设置，
样式我们刚才已经把240墙体设置为了当前样式，如果需要绘制其他样式可点击设置。

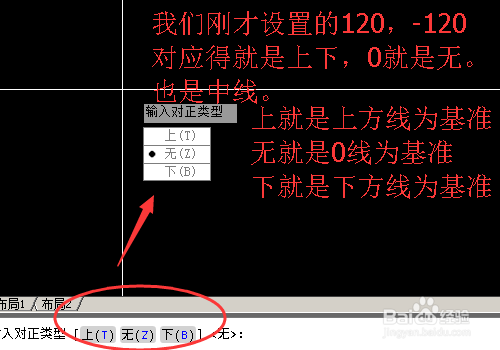

我们点击对齐，在命令中会出现三个选项。
上、无、中，对应的就是我们刚才上的120,0，-120三条线。
一般我们设置为无，也就是中线。
设置好以后我们开始绘图，绘制方法类似直线的绘制。
我们刚才设置的是无，也就是中线，那么基准线就是中线为标准的。

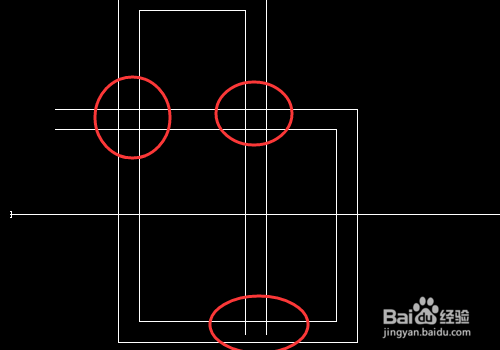

绘制完成后我们会发现，在墙体交叉的地方，是相交的，那么如何把相交的地方打通呢，
我们双击我门绘制好的多线。
在打开的多线编辑工具中根据需要点击，在此我们点击十字合并。

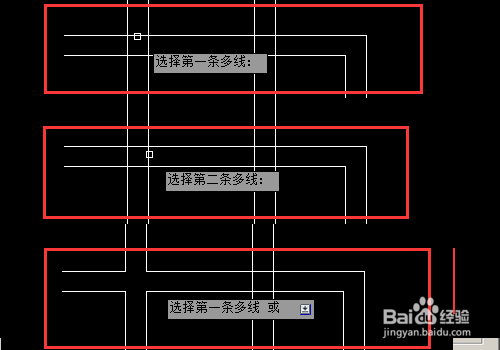

然后我们选择十字相交的一条线，然后再选择与之相交的线，选择完成后就打通了。
如果还有设置十字合并的可以继续合并。
如果要换其他的点击右键退出后重新双击还成其他的合并。

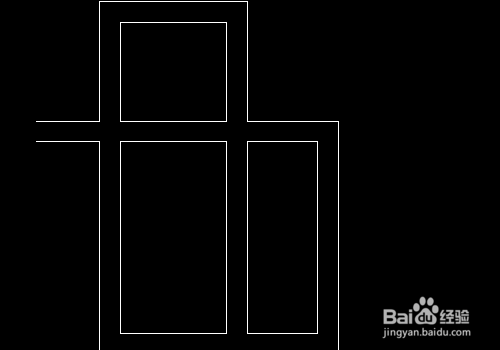

我们绘制好的墙体。
注意事项
多尝试练习，熟悉每个功能的用法。如有帮助请点赞投票；不妥之处请见谅；有疑问请留言；点击右侧双箭头可分享给更多的朋友。以上方法由办公区教程网编辑摘抄自百度经验可供大家参考！
