如何使用CAD抠图
来源：互联网
2023-03-17 23:45:47 269
CAD是电脑端绘制及查看二维及三维图形的软件之一，那么在软件中如何抠图呢？别急，下面小编给大家准备了操作图文详细教程，希望能帮到大家。
工具/原料
- 操作系统：Windows 7旗舰版 64位操作系统
- 软件版本：Autodesk AutoCAD 2013 64位
方法/步骤
菜单栏点击插入，点击光栅图像参照。
路径中找到并选中图片， 点击打开。
附着图像点击确定。

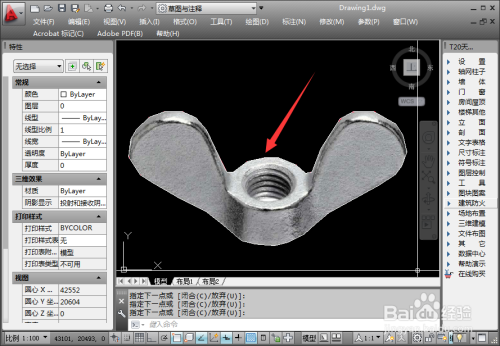

指定插入点和指定缩放比例因子，完成图片插入。
菜单栏点击修改，指向裁剪，点击图像。

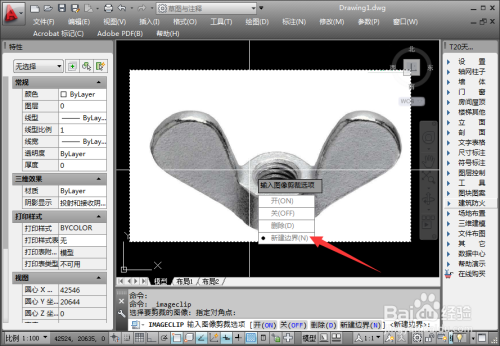

选中图片，默认新建边界，空格确定。
输入P并空格确定。
图片内的图形，点选并圈选需要保留部分，完成抠图。
菜单栏点击修改，指向对象和图像，点击边框。
选中图片，将IMAGEFRAME数值1改为0，空格确认即可取消边框线。
总结
菜单栏点击插入，点击光栅图像参照；
路径中找到并选中图片， 点击打开；
附着图像点击确定；
指定插入点和指定缩放比例因子，完成图片插入；
菜单栏点击修改，指向裁剪，点击图像；
选中图片，默认新建边界，空格确定。
输入P并空格确定；
图片内的图形，点选并圈选需要保留部分，完成抠图；
菜单栏点击修改，指向对象和图像，点击边框；
选中图片，将IMAGEFRAME数值1改为0，空格确认即可取消边框线。
注意事项
- tips：CAD裁剪图片远不及其它专业抠图软件快捷并且节省时间
以上方法由办公区教程网编辑摘抄自百度经验可供大家参考！
