在天正CAD中,门窗标注是经常可以用到的命令,可以帮助我们快速标注平面图中的门窗尺寸,并且标注速度很快,调整也十分方便。
门窗标注命令的基础,就是基础的墙线以及墙线上面的门窗,因此我们需要绘制好平面图之后,再点击尺寸标注,门窗标注命令。

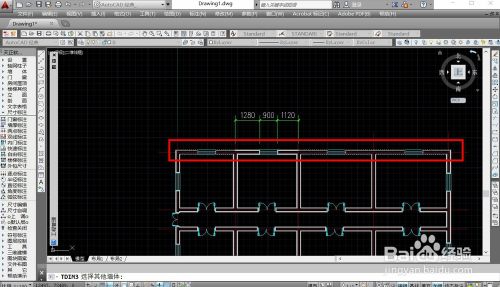

进入到门窗标注命令后,我们需要划线选中墙体,按照图中的箭头方式,绘制一条直线,直线穿越的墙体,系统就会进行门窗标注。
根据我们线条的终点,系统会把门窗标注放置到终点位置,这样我们就确定了标注的标注位置,之后就可以直接选择其他墙体。
直接点击鼠标左键,选择需要标注的墙体,由于我们设定了标注线的距离,因此最好选择同一位置的墙体,完成后按下空格键确定。
确定需要标注的墙体后,系统就会自动进行门窗标注,并且标注线的距离与第一个门窗标注的位置相同。
完成一次门窗标注后,系统就会自动退出门窗标注,标注线的位置距离信息也会丢失。
此时按下空格键,可以延续门窗标注,重新进行新一轮的门窗标注。
