AutoCAD如何自定义布局
来源：互联网
2023-03-18 00:00:58 325

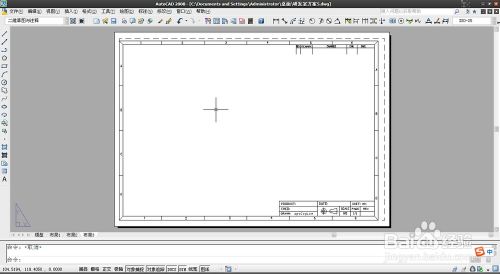

我们在使用AutoCAD作图的时候，往往为了说明图纸的相关信息，就要用到图形边框（也就是布局），而AutoCAD2008本身自带的布局样板很少有适合我们用的，所以这个时候聚需要我们自己制作一个布局喽。效果如下图
工具/原料
- 一台计算机
- 一个鼠标
- 一个键盘
- 一台打印机
方法/步骤
首先把自己需要的图纸边框画出来保存：
打开AutoCAD2008（其他版本就不赘述了），画好自己想要的边框，如下图
另存为：C:\Documents and Settings\Administrator\Local Settings\Application Data\Autodesk\AutoCAD 2008\R17.1\chs\Template（要打印A4纸，边框就大致画280x195mm）
第一步准备工作已做好，接下来就是作图、布局了：
这里作图就省了（其实先作图再布局都无所谓）。如图，一次点击：工具-向导-创建布局
接下来就会到如下界面，在输入新布局名称一栏中，可随意定义，然后点击下一步
自定义布局名称后来到了打印机一栏，选择已连接的打印机，单击下一步
之后来到图纸尺寸一栏，可根据自己需求选择A3、A4等尺寸，然后单击下一步
此步骤是选择方向，横向，纵向也根据自己需要，一般来是横向的图纸，选好单击下一步
在标题栏中，选择开始作好的那个边框图，这里只会显示C:\Documents and Settings\Administrator\Local Settings\Application Data\Autodesk\AutoCAD 2008\R17.1\chs\Template这个文件夹中的图纸，所以此前作好的图一定要放在此文件夹中，并且记住图纸的名称，这里我作好的边框图取名叫Caribbean.dwg，选择好后下一步
在定义视口中，一定要选择“无”，不然就看不到边框了
由于在上一步选择了无视口，所以拾取位置就跳过了，这里直接点击完成
完成向导后布局就完成了，如下图
有了布局之后就可以把所作图纸调整到布局中了，所以就需要新建一个视口，步骤如图。然后选择活动模型配置，其他选项可不作更改，然后单击确定。
接下来就是选择视口位置了，友情推荐：视口刚好画在跟边框的外框重叠处，打印时就可以隐匿掉视口线了，如图。画好视口后，模型里作好的图就添加到布局中了，如图

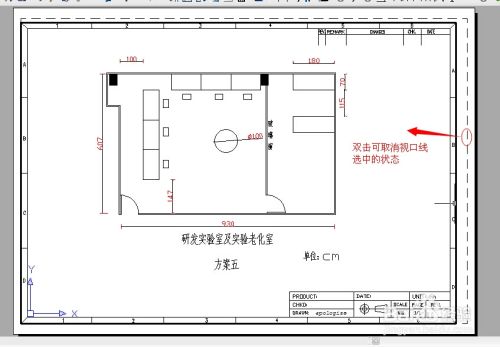

在上一步中，如果布局里面没有出现模型中的图，可双击视口中的空白处，视口线变粗，此时可滑动鼠标滑轮，把图纸调节到合适位置，再双击视口外面空白处，取消视口选中状态。如下图
至此，自定义布局以全部完成。由于之前图形边框已保存，所以下次要再使用可按以上步骤向导完成了。
注意事项
- 图形边框的尺寸要根据打印什么尺寸纸来定，如果要打印A4（297x210mm）纸，那么图形边框就大致设为280x195mm，A3纸可类推
- 作图需有耐心，认真仔细
