利用cad规划平面图和arcgis进行快速建模
来源：互联网
2023-03-17 23:54:46 102
规划中对场地现状的研究是必不可少的，当然现状的建模更属于一个重要的环节，便于研究和说明方案。本经验就教大家如何在拥有场地现状cad（有层数）的情况下，快速批量拉建筑模型
工具/原料
- cad2017（教程中采用的版本，其他版本依然可以）
- arcgis10.2
处理现状cad平面图
因为我们只是在arcgis中识别建筑轮廓线内的层数信息赋予到建筑轮廓线上，所以只需保留【建筑轮廓】和【层数】，另外文字标注不用理会，（我们只识别数字，不识别文字）不要把时间浪费在删文字上，只保留建筑轮廓层和建筑层数图层即可。保存cad为dwg格式。
导入到ArcGis中赋予层高
将处理过的cad文件中的文字和面拖进arcgis中。如图所示
分别将文字和面进行要素转点和要素转面运算操作，如图所示。
然后打开文字转换而成的点要素的属性表，新建一个字段（层数），我这里演示用新建的是叫做number的字段，类型选择双精度，再采用计算器复制原text字段（cad中的层数信息）的内容【解释下为什么这么做，因为原text的类型不是可以运算的数字而是文本，所以不能识别运算，不新建双精度字段后面进行不了】，如图所示操作。
在左边一栏右键面要素，选择连接。将建筑轮廓以空间为基础，选取包含在轮廓内的数字最大值进行连接，如图所示操作。

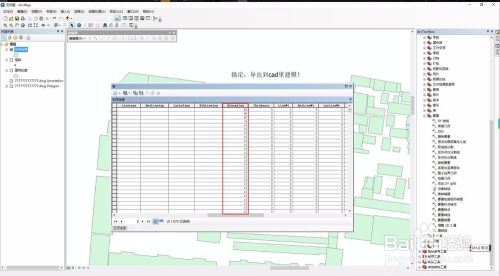

连接结束后，打开连接后的面要素的属性表，找到max_number字段（从点要素属性表中关联到的新字段，此时即为该面要素的层数信息），再找到Elevation字段（该字段就是cad中建筑轮廓的标高信息），运用字段计算器，将max_number字段乘以3（即平均建筑层高，根据你的情况）赋予到Elevation字段中。如图所示。
arcgis的使命完成，导出空间连接后的面要素为cad。如图所示。
cad建模
将上一步的结果文件导入cad中，我们可以看到建筑轮廓已经被赋予了高度信息，只是它还不是一个三维实体。下面我们的工作就是把不同高度的片片变成三维模型。
在三维实体工具中选择拉伸工具，全选（注意一次的模型量不要太多，否则会卡）向z轴的负方向进行拉伸，拉伸的高度要给足，不怕多，就怕少。如图所示操作。
将面拉伸成体之后，我们进行最后一步，剖切，以xy平面为基准将模型进行剖切，根据cad中提示操作即可，保留z轴正坐标的部分。如图所示操作。
搞定！可以直接保存成dwg格式导入sketchup中。
注意事项
- 软件没有的直接百度即可，很大众的软件
- 祝大家不要再浪费时间在现状建模之上，更多的花在方案之上！
